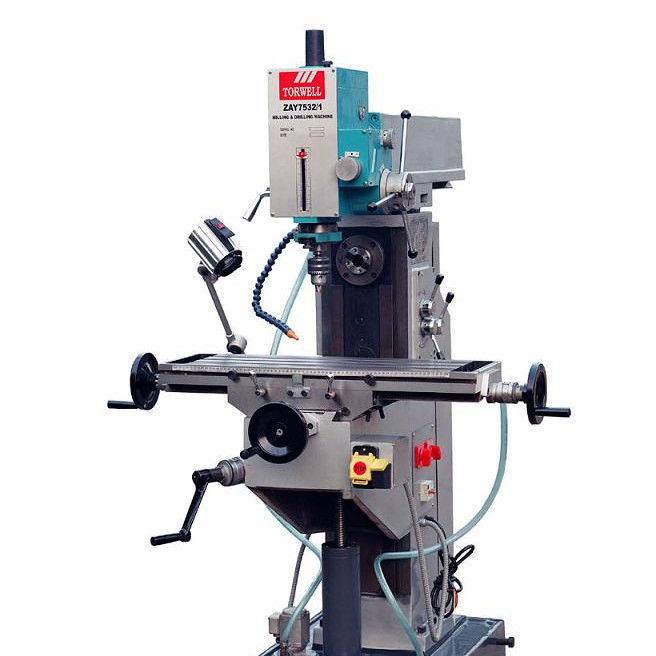

Κάθετη &Horizontal μηχανή άλεσης ZAY7532/1

Πρότυπο

Zay7532-1

Zay7540-1

Zay7545-1

Μέγιστη ικανότητα διάτρυσης

32mm

40mm

45mm

Μέγιστη ικανότητα άλεσης προσώπου

100mm

Μέγιστη ικανότητα άλεσης τελών

25mm

Γωνία στροφέων του σταθερού μέρους τόρνου (άλεση τελών) στην κάθετη κατεύθυνση

±90º

Ταξίδι αξόνων (άλεση τελών)

130mm

Απόσταση μεταξύ της μύτης αξόνων και του πίνακα

80480mm

Ταξίδι βραχιόνων ολίσθησης

500mm

Κωνικότητα αξόνων (άλεση οριζόντων)

MT4

Κωνικότητα αξόνων (άλεση τελών)

MT3

MT4

Τροφή αξόνων

0,12, 0,18, 0,25

Ταχύτητα αξόνων (μηχανή ταχύτητας 1400r/1280r/min διπλή) r/min

4pole

50Hz

38,67,110,216,380,640

60Hz

45,80,130,260,455,770

2pole

50Hz

76,134,220,432,760,1280

60Hz

90,160,260,520,910,1540

Ταχύτητα αξόνων (4P) (άλεση τελών)

50Hz

80,150,260,380,710,1250,

60Hz

100,180,310,460,850,1500

Τ -τ-solt

Διαβιβάστε και οπίσθιο ταξίδι του πίνακα

300mm

Αριστερό και δεξιό ταξίδι του πίνακα

785mm

Ταξίδι του πίνακα κάθετο σε άμεσο

400mm

Επιτραπέζιο μέγεθος

1000mm×240mm

Μηχανή (διπλή άλεση ταχύτητας/οριζόντων)

1,3 KW/1,8 KW

Μηχανή (άλεση 4P/End)

0.75Kw

1.1Kw

Τάση

220V/380V 50Hz/60Hz

Καθαρό βάρος

920 κλ

Ειδικά εξαρτήματα

Κάτοχος Ø63 ή Ø75 κοπτών άλεσης

Κακία    90mm ή 125 χιλ.

Κεντρικό ύψος της βαθμολόγησης επικεφαλής 100 χιλ.

Τσοκ μύλων, τρυπώντας φραγμός

Τυποποιημένα εξαρτήματα

Διπλός-επικεφαλής γαλλικό κλειδί 24mm×27mm 1pc

Γαλλικό κλειδί Άλλεν 4mm, 5mm, 6mm 1pc κάθε ένα

Κατσαβίδι (-) 150mm     1pc

Απόθεμα τρυπανιών      MT3      1pc

Τσοκ τρυπανιών     113mm     1pc

Σφήνα                    1pc

Drawbar Α Β              1pc κάθε ένας

Drawbar πλυντήριο            1pc κάθε ένας

Άξονας MT4 κοπτών άλεσης     1pc

Πυροβόλο όπλο πετρελαίου                    1pc

Μανίκι 4-3 αλλαγής         1pc
